铸铁平台毛柸残余应力的分类

  • 发布者:小阳量具

    发布日期:2014年02月21日
  •      1、铸铁平台残余应力按应力产生的原因分类有:
         (1)  热应力

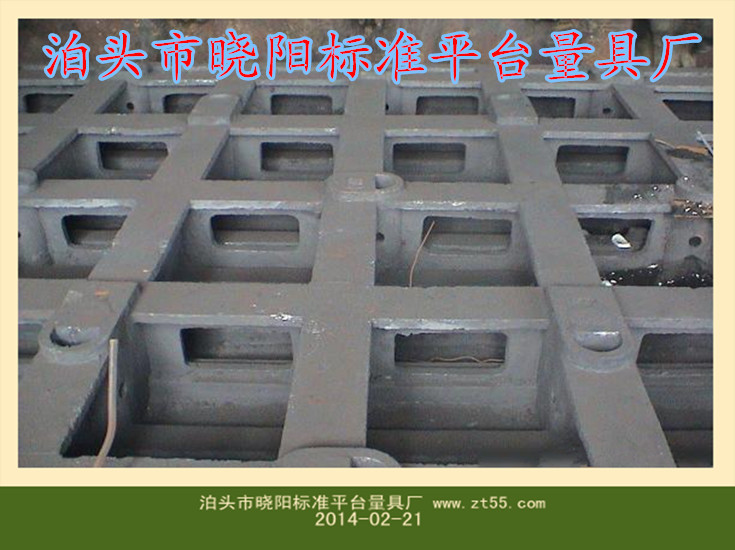

         铸铁平台各部分的薄厚是不一样的,如铸铁平台工作面部分很厚,侧壁、筋板部分较薄。铸铁平台毛柸件浇铸后,侧壁、筋板等薄壁部分冷却速度快收缩大,而铸铁平台的工作面厚壁部分,冷却速度慢,收缩的小。铸铁平台等灰铸铁件的薄壁部分的收缩受到厚壁部分的阻碍,所以铸铁平台等灰铸铁件薄壁部分受拉力,厚壁部分受压力。因纵向收缩差大,因而产生的拉压也大。这时铸铁平台等灰铸铁件的温度高,薄厚壁都处于塑性状态,其压应力使厚壁部分变粗,拉应力使薄壁部分变薄,拉压应力 ,随塑性变形而消失。铸铁平台等灰铸铁件逐渐冷却,当薄壁部分进入弹性状态而厚壁部分仍处于塑性时,压应力使厚壁部分产生塑性变形,继续变粗,而薄壁部分只是弹性拉长,这时拉压应力随厚壁部分变粗而消失。铸铁平台等灰铸铁件仍继续冷却,当薄厚壁部分进入弹性区时,由于厚壁部分温度高,收缩量大。但铸铁平台等灰铸铁件薄壁部分阻止厚壁部分收缩,故薄壁受压应力,厚壁受拉应力。应力方向发生了变化。这种作用一直持续到室温,结果在常温下厚壁部分受拉应力,薄壁部分受压应力。这个应力是由于铸铁平台等灰铸铁件各部分薄厚不同。冷却速度不同,塑性变形不均匀而产生的,叫热应力。
         在铸铁平台工作面或侧壁的同一个截面内,表层与内心部,由于冷却快慢不同,也产生相互平衡拉压的应力,用类似与上述方法分析,可知在室温下表层受压应力,心部受拉应力,并且截面越大,应力越大,此应力也叫热应力。
         (2) 相变应力
         常用的铸铁含碳量在2.8-3.5%,属于亚共晶铸铁,由结晶 过程可知①:铸铁平台厚壁部分在1153℃共晶结晶时,析出共晶石墨,产生体积膨胀 ,薄壁部分阻碍其膨胀,厚壁部分受压应力,薄壁部分受拉应力。铸铁平台厚壁部分因温度高,降温速度快,收缩快,所以厚壁逐渐变为受拉应力。而薄壁与其相反。在共析(738℃)前的收缩中,薄厚壁均处于塑性状态,应力虽然不断产生,但又不断被塑性变形所松弛,应力并不大。当降到738℃时,铸铁发生共析转变 ,由面心立方,变为体心立方结构(既γ-Fe变为a-Fe), 比容 由0.124cm3/g增大到0.127cm3/g。同时有共析石墨析出,使厚壁部分伸入,产生压应力。上述的两种应力,是在1153℃ 和738℃两次相变而产生的,叫相变应力。相变应力与冷却过程中产生的热应力方向相反,相变应力被热应力抵消。在共析转变以后,不再产生相变些力,因此铸件由与薄厚冷却速度不同所形成的热应力起主要作用。
         (3) 收缩应力(亦叫机械阻碍应力)
         铸铁平台毛柸铸件在固态收缩时,因受到铸型.型芯.浇冒口等的阻碍作用而产生的应力叫收缩应力。由于铸铁平台毛柸铸件各部分由塑性到弹性状态转变有先有后,型芯等对收缩的阻力将在铸铁平台毛柸铸件内造成不均匀的的塑性变形,产生残余应力。收缩应力一般不大,多在打箱后消失。


         2、按照残余应力平衡范围的不同,通常可分为三种:
         (1)第一类内应力,又称宏观残余应力,它是由铸铁平台毛柸铸件不同部分的宏观变形不均匀性引起的,故其应力平衡范围包括整个铸铁平台毛柸铸件。例如,将金属棒施以弯曲载荷,则上边受拉而伸长,下边受到压缩;变形超过 弹性极限 产生了塑性变形时,则外力去除后被伸长的一边就存在压应力,短边为张应力。这类残余应力所对应的畸变能不大,仅占总储存能的0.1%左右。
         (2)第二类内应力,又称微观残余应力,它是由晶粒或亚晶粒之间的变形不均匀性产生的。其作用范围与 晶粒 尺寸相当,即在晶粒或 亚晶粒 之间保持平衡。这种内应力有时可达到很大的数值,甚至可能造成显微裂纹并导致铸铁平台毛柸铸件破坏。
         (3)第三类内应力,又称点阵畸变。其作用范围是几十至几百纳米,它是由于铸铁平台毛柸铸件在 塑性变形 中形成的大量点阵缺陷(如空位、间隙原子、 位错 等)引起的。变形金属中储存能的绝大部分(80%~90%)用于形成点阵畸变。这部分 能量 提高了变形晶体的能量,使之处于热力学不稳定状态,故它有一种使变形金属重新恢复到 自由焓 最低的稳定结构状态的自发趋势,并导致塑性变形金属在加热时的回复及再结晶过程。
