检验平台

产品名称:

产品描述:

检验平台

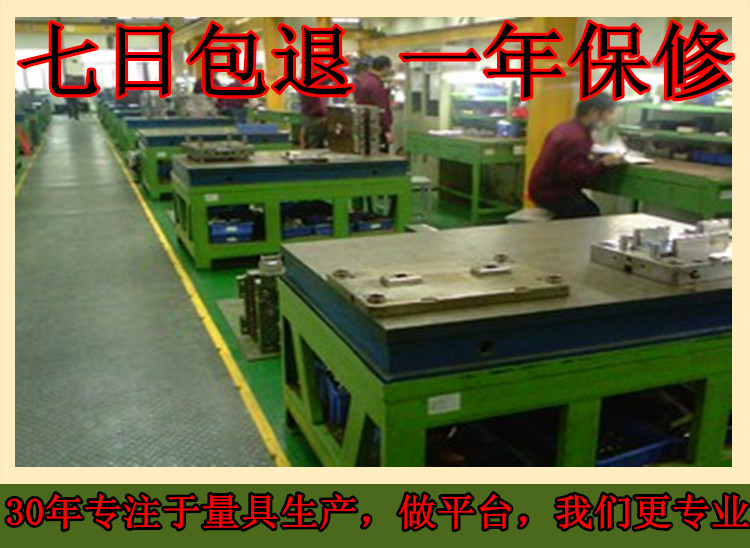

我公司生产的铸铁检验平台适用于各种机械检验工作,精密测量用的基准平面,铸铁检验平台用于机床机械检验测量基准,检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中,铸铁检验平台也是不可缺少的基本工具,铸铁检验平台二次时效处理,彻底消除铸铁检验平台内应力。

详细介绍:

  铸铁检验平台产品简介:

  铸铁检验平台适用于各种检验工作,精密测量用的基准平面,用于机床机械检验测量基准,检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。

  铸铁检验平台材料:由高强度铸铁HT200-HT300制造,工作面硬度:HB170-240 。铸铁检验平台铸件清砂后进行第一次人工时效处理,粗刨粗加工后进行第二次时效处理,彻底消除铸铁检验平台内应力,使检验平板的精度稳定,耐磨性能好,使用寿命更长久。

  铸铁检验平台表面质量检验方法:用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点。精度:按国家标准计量检定规程执行,分别为0,1,2,3级四个级别。我厂铸铁检验平台精度出厂前均高于要求精度,确保货到后的检验精度。1000mm以内平台精度可以达到0及,2000mm内的检验平台可以达到1级,2000mm以上平台可以达到3级精度。

  铸铁检验平台的质量要求:工作面上不应有锈迹、划痕、碰伤及其他影响检验平板使用的外观缺陷;检验平板工作面上不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应彻底清除型砂,且表面平整、涂漆牢固,各税边应修钝;在检验平台的相对两侧面上,应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。设置吊装位置时应考虑尽量减少因吊装而引起的变形;检验平板应经稳定性处理和去磁;工作面的硬度应为HB170—220或187—255之间。

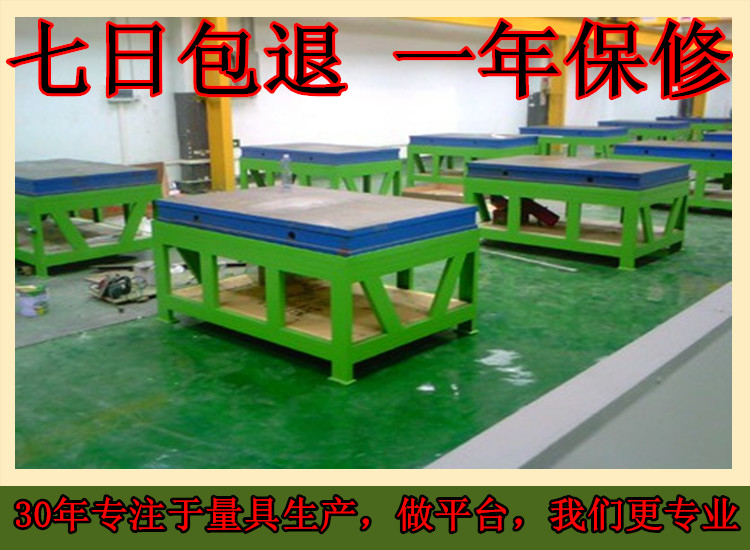

  铸铁检验平台的安装与调试:铸铁平台在使用时要先进行安装调试。然后才可以使用。平台安装应调至水平、负荷均分布于各支点上,环境温度(20±5ºC)使用时应该避免振动。在没有安装调试合格的检验平板上工作是没有意义的工作,非专业人员的安装调试铸铁平板是违规的操作,有可能损坏铸铁平板的结构,甚至会造成平台整体变形,使之损坏,无法使用。

  铸铁检验平台的使用与维护:使用前,需要用无腐蚀性汽油,将检验平台工作面的防锈油洗净,并用脱脂棉纱擦拭干净,方可使用;温度变化会使平板测量产生误差,应在20±50C范围内使用;使用铸铁检验平台时,用水平仪将检验平板调整到水平,使平板负荷均匀分布各支点上;使用1级检验平台时小心、严防碰撞;用完后擦净,涂无水酸性的防锈油,覆盖防潮纸,将检验平台置于清洁干燥处存放。

  铸铁检验平台规格:200×200-2000×4000(特殊规格根据需方图纸制作或双方商定生产加工) 。铸铁检验平台技术参数:

铸铁检验平台规格
铸铁检验平台精度等级
0级平台
1级检验平台
2级平台
3级平台
平面度公差(μm)
200×200
5
10
20.5

200×300
5.5
11
22

300×300
5.5
11
22

300×400
6
12
24

400×400
6.5
12.5
25

400×500
6.5
13
26
66
500×500
6.8
14
28
68
400×600
7
14
27.5
70
500×600
7
14.2
28.5
71
500×800
8
15.5
31
78
600×800
8
16
32
80
1000×750
9
18
36
90
1000×1000
10
20
40
97
1000×1200
10
20.5
41
103
1000×1500
11
22
45
112
1000×2000

26
52
130
1500×2000

28
56
140
2000×2000

31
61
153
2000×2500

34
67
168
1500×3000

35
70
174
2000×3000

37
74
184
2000×4000

44
88
219
