划线平台

产品名称:

产品描述:

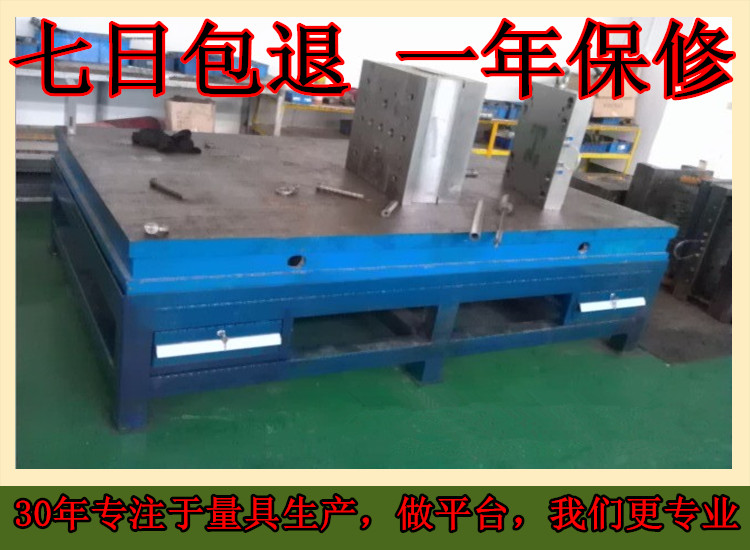

划线平台

划线平台是平台的一种,又称为划线平板、划线工作台,划线平台是用于钳工在铸件毛坯或半成品上划出加工图形或加工界限的平面基准量具。铸铁划线平台主要用于各种零件的平面划线及立体划线,划线平台本身是很平的一个基准,工件在其工作面上划线可以实现精度高,效率快等。

详细介绍:

         划线平台是用于钳工在铸件毛坯或半成品上划出加工图形或加工界限的平面基准量具。铸铁划线平台主要用于各种零件的平面划线及立体划线,划线平台本身是很平的一个基准,工件在其工作面上划线可以实现精度高,效率快等。划线平台是平台的一种,又称为划线平板、划线工作台、划线工作平台、钳工划线平台、铸铁划线平台、钳工划线平板、铸铁划线平板。
         划线平台精度按国家标准计量检定规程执行,分别为0、1、2、3四个等级,数值越小,铸铁划线平台精度越高。
         铸铁划线平台的用途:是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。


         划线平台材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使其精度稳定,耐磨性能好。
         铸铁划线平台按T7974-1999标准制造,产品制成筋板式和箱体式,铸铁划线平台工作面有长方形、正方形或圆形,材料HT200-300,QT400-600,ZG15-45。铸铁划线平台工作面采用刮研工艺,工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。

         使用钳工划线平台应注意事项:
         钳工划线平台安装就调至水平、负荷均匀分布于划线平台各支点上。划线平台使用环境温度(20±5)℃,使用环境温度过高或过低或温度变化剧烈,都会导致划线平台变形,平面度降低。使用时应避免划线平台振动及工件与划线平台磕碰。
          常用的划线工具有划针、划规、划卡、划针盘、方箱、钳工划线平台、样冲等。
         使用铸铁划线平台前的准备工作:
         首先要安装调试划线平台水平,使之达到划线要求,再把划线平台的工作面擦拭干净,在确认没有问题的情况下使用划线平台,使用过程中,尽量减少工件和划线平台工作面的过激的碰撞,避免损坏铸铁划线平台的工作面;工件的重量不要超过划线平台的额定载荷,有可能损坏划线平台的结构,甚至会造成划线平台变形,使之损坏,无法使用,造成工作质量降低,达不到工作目的。
           铸件毛坯在划线前要进行清理,将铸件毛坯表面的脏物清除干净,清除毛刺,划线表面需涂上一层薄而均匀的涂料,毛坯面用大白浆或粉笔;已加工面用紫色涂料(龙胆紫加虫胶和酒精)或绿色涂料(孔雀绿加虫胶和酒精)。有孔的铸件,还要用铅块或木块堵孔,以便确定孔的中心。
          划线平台规格:200×200-3000×8000mm,特殊规格可按用户图纸订做或双方商定生产加工。

划线平台规格(长×宽)mm

划线平台精度等级

1

2

3

平面度公差(um

200×200

10

20

50

300×200

12

24

60

300×300

12

24

60

300×400

12

24

60

400×400

12

24

60

400×600

14

28

70

500×500

14

28

70

500×600

14

28

70

500×800

16

32

80

600×800

16

32

80

600×900

16

32

80

1000×750

18

36

90

1000×1000

20

39

96

1000×1200

20

40

100

1000×1500

24

48

120

1000×2000

26

52

130

1500×2000

28

56

140

1500×2500

32

64

152

1500×3000



70

174

2000×3000



74

184

2000×4000



88

219
