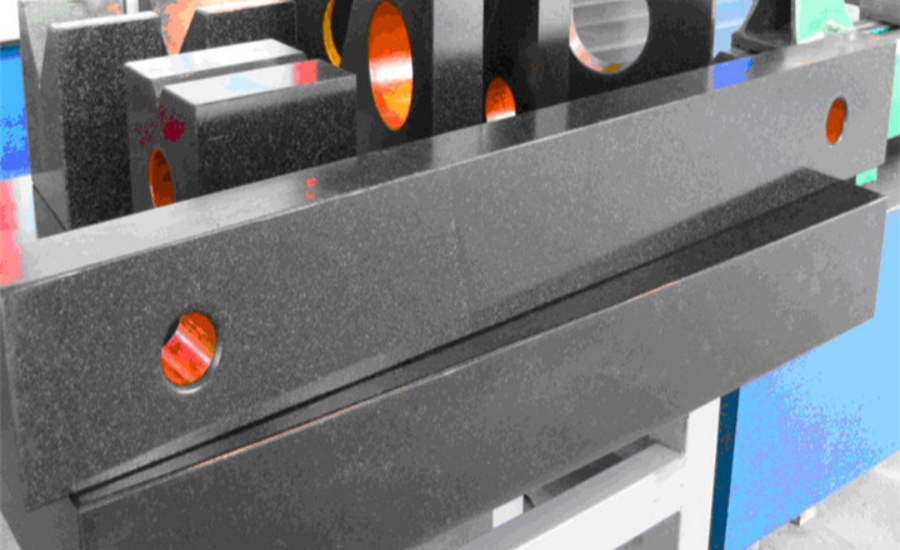

大理石平尺精度等级按国家机械行业标准JB/T7878-1999标准通常有000级、00级、0级、1级四个等级。大理石平尺的精度主要体现在工作面的平行度公差。“精度公差”通常指大理石平尺的全长直线度。
JJG117-2013 / GB/T 20428-2006 把大理石平尺类量具分为 000、00、0、1 四个等级,对应的直线度(或平面度)公式如下:
精度等级 = 系数 × (1 + 长度/250)(单位:μm),测量温度需在20±2℃环境下进行,不同精度等级的具体数值。
000 级大理石平尺精度公差计算公式:1×(1 + L/250) μm, 例如:长度1000mm的大理石平尺,000级精度公差为5μm。
00 级大理石平尺精度公差计算公式:2×(1 + L/250) μm, 例如:长度1000mm的大理石平尺,000级精度公差为10μm。
0 级大理石平尺精度公差计算公式:4×(1 + L/250) μm,例如:长度1000mm的大理石平尺,000级精度公差为20μm。
1级大理石平尺精度公差计算公式:8×(1 + L/250) μm,例如:长度1000mm的大理石平尺,000级精度公差为40μm。
(大理石平尺精度公差计算公式中,L 为大理石平尺工作长度,单位 mm)
示例说明,以 2 米(L = 2 000 mm)的大理石平尺为例:
精度000 级、长度2 米的大理石平尺精度公差为9 μm:1×(1 + 2 000/250) = 9 μm
精度00 级、长度2 米的大理石平尺精度公差为18 μm:2×(1 + 2 000/250) = 18 μm
精度0 级、长度2 米的大理石平尺精度公差为36 μm:4×(1 + 2 000/250) = 36 μm
精度1 级、长度2 米的大理石平尺精度公差为72 μm:8×(1 + 2 000/250) = 72 μm
