发布日期:2014年01月21日 铸铁直角尺适用于机床、机械设备及零部件的垂直度检验,安装加工定位,划线等。铸铁直角尺是机械行业中的重要垂直度测量工具,铸铁直角尺的特点是精度高,稳定性好,便于维修。

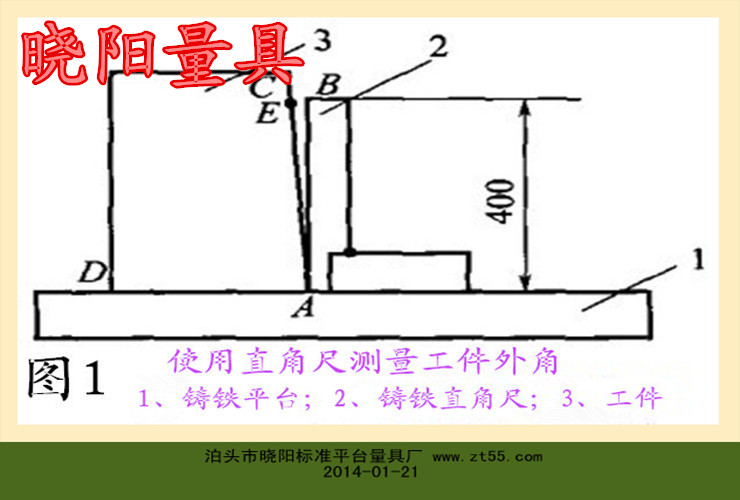

平面形铸铁直角尺以比较法测量工件的垂直度误差时,因铸铁直角尺工作面有一定的宽度,采用光隙法测量时有一定的困难,可以采用塞尺塞人法进行测量。图1所示为工件外角的测量。
当用塞尺测得的结果BE=0.70mm,而90°铸铁直角尺高度为400mm,则工件的垂直度偏差Δα为:
tanΔα=BE/AB=0.70/400=0.00175
查三角函数表得Δα≈6′,则工件的实际角度为:
∠DAE=90°- 6′= 89°54′

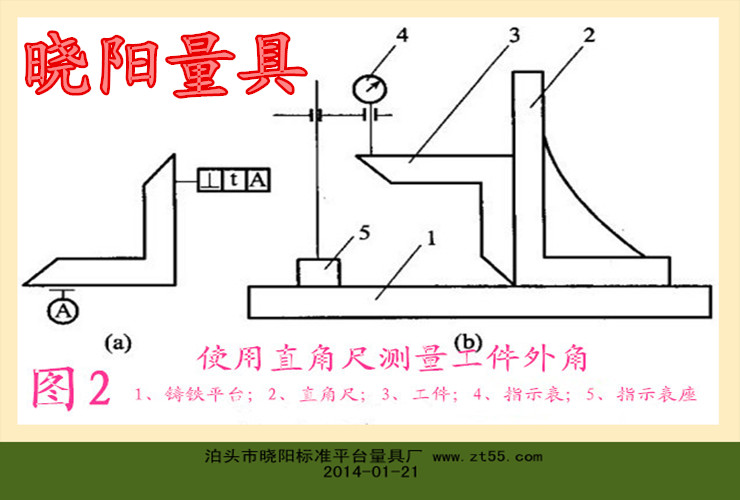

如测量图2所示工件的垂直度误差,若被测件两工作面均为平面时,则其基准平面可由铸铁直角尺2体现,这样可把垂直度误差测量转换为平行度误差的测量,测量方法如图2(b)所示。测量步骤是把被测件3固定在铸铁直角尺2上,紧固前,应转动被测工件3,使指示表4在被测表面前、后两端的示值相等,而后紧固被测工件,移动指示表座5,在整个被测表面上进行测量,读取指示表4在各测点的示值,其最大读数差即为被测件垂直度误差的近似值。
