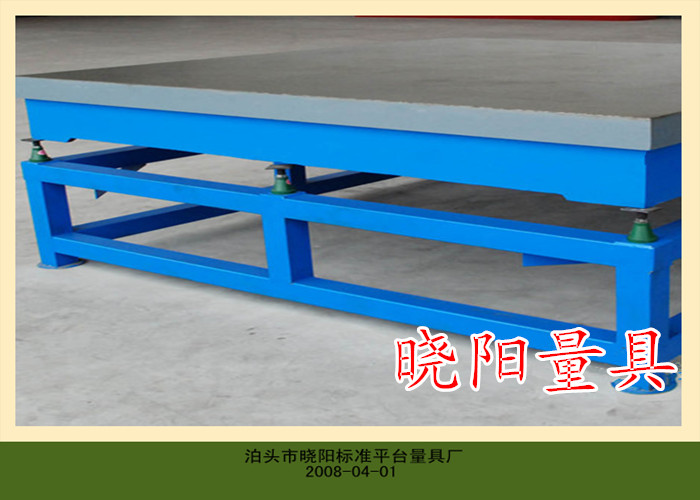

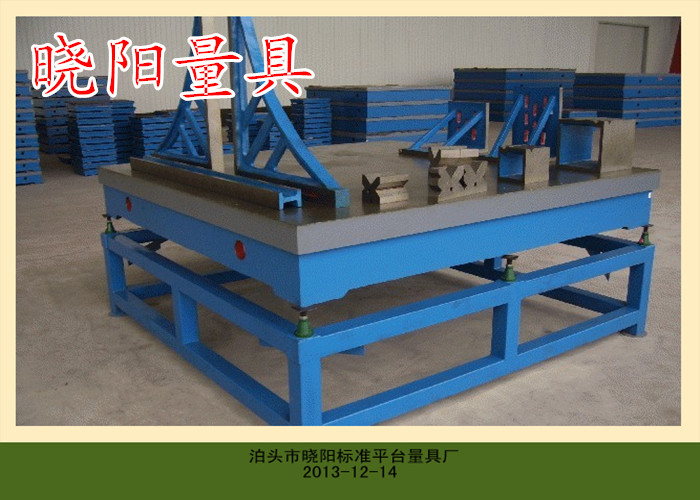

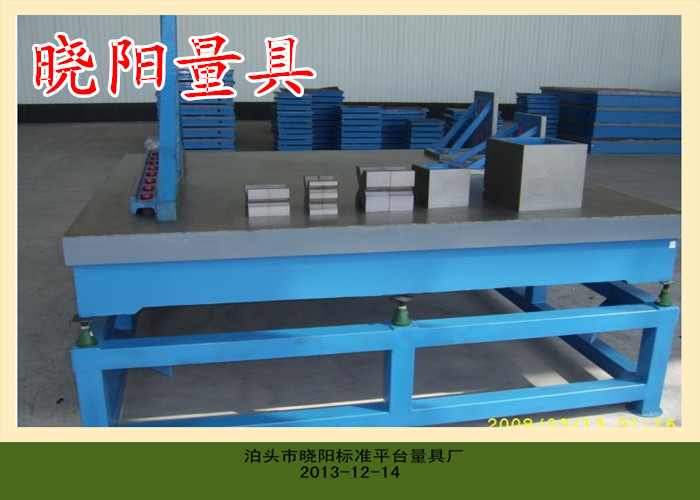

发布日期:2013年12月14日 铸铁划线平台用途:铸铁划线平台适用于各种检验工作,精度测量用的基准平面,铸铁划线平台主要用于机械工件检验测量中的基准面,检查零件的尺寸精度或行为偏差,并可作精密划线,在机械制造检验中,铸铁划线平台是最不可缺少的平面基准量具。
铸铁划线平台按其结构分为筋板式和箱体式,岩石划线平台分为凸缘式和无凸缘式。
铸铁划线平台材质:高强度铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度或自然时效2-3年)因此该产品的精度稳定,耐磨性能好。
铸铁划线平台精度高于所有的焊接平台和铆焊平台,想要在一件铸铁平台上既要进行焊接又要进行划线的客户请注意,这样是肯定不行的,因为焊接工作肯定会影响到铸铁划线平台的精度,这种做法不但不能节省成本,而且会严重影响生产出的产品质量。铸铁划线平台的规格不同,精度的公差也就不同,铸铁划线平台越大公差相应的会有所增加。
铸铁划线平台的铸件成分,组织及性能不合格的特征和发现方法:如果铸铁划线平板材质太硬或者太软,铸件断面的宏观组织和微观组织不符合标准或技术条件,用断面观察,化学分析,金相检查,硬度试验等可以发现。
铸铁划线平台组织及性能不合格的特征:
1、硅碳含量偏低时,使材质偏硬,硅碳含量偏高时,则偏软。
2、铁液过热不适当。
3、孕育处理不足。
铸铁划线平台组织及性能不合格的预防措施:
1、遵守操作规程及正确处理炉前孕育。
2、选择合适的过热温度。
3、正确配料,防止操作时窜料。
精密铸铁划线平台的检验标准:用涂色法检验。
0级-1级铸铁划线平台在每边为25㎜平方的范围内不少于25点。
2级铸铁划线平台在每边为25㎜平方的范围内不少于20点。
3级铸铁划线平台在每边为25㎜平方的范围内不少于12点。
