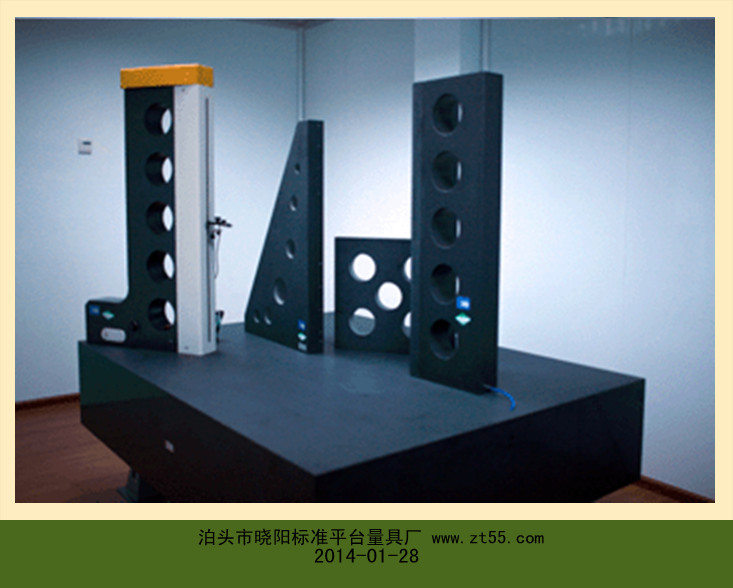

发布日期:2014年01月28日 对于垂直度误差的测量一般采用90度直角尺,90度直角尺用于测量面和基面互相垂直,90度直角尺用于检验直角、垂直度和平行度误差的测量用具,凭经验看光隙进行估测,或是90度直角尺加塞尺测量,90度直角尺可以选择镁铝直角尺,铸铁直角尺、大理石直角尺、铸铁弯板、检验方箱等,这两种检测方法只能进行垂直度的粗测,并不能准确的读出垂直度误差的数值,测量的误差也较大。综上问题,我们采用了百分表配合直角尺在铸铁平台或大理石平台上的测量方法,为90度直角尺(可以选择镁铝直角尺、铸铁直角尺、大理石直角尺、铸铁弯板、检验方箱等)找一个平面度更高的基准平面,基准平面一般使用大理石平台。将直角尺的基准面采用C字型夹头固定在被测量工件上,利用百分表在90度直角尺测量面上进行测量,其最大与最小读数之差即为被测工件的垂直度误差,使用这种测量方法因为自身误差小,所以检测的精度也高,并且能直接出具垂直度误差值,使用方便,测量速度快,是目前测量垂直度最为普遍的方法。
90度直角尺用于测量面和基面互相垂直,90度直角尺用于检验直角、垂直度和平行度误差的测量用具,又称90°角尺。90度直角尺适用于机床、机械设备及零部件的垂直度检验,安装加工定位,划线等是机械行业中的重要测量工具。90度直角尺:按GB6092-85规范制造,材料HT200-250,它的特点是精度高,稳定性好,便于维修。90度直角尺主要用于工件直角的检验和划线,在安装和调修设备时,检验零件或部件有关表面的垂直度。
