铸铁平台的平面度误差是指被测铸铁平台实际表面对理想平面的变动量。在确定变动量大小时,理想平面相对于铸铁平台实际表面的具体方位起着决定性作用,因为不同方位的理想平面与铸铁平台实际表面上各点的距离是不同的。

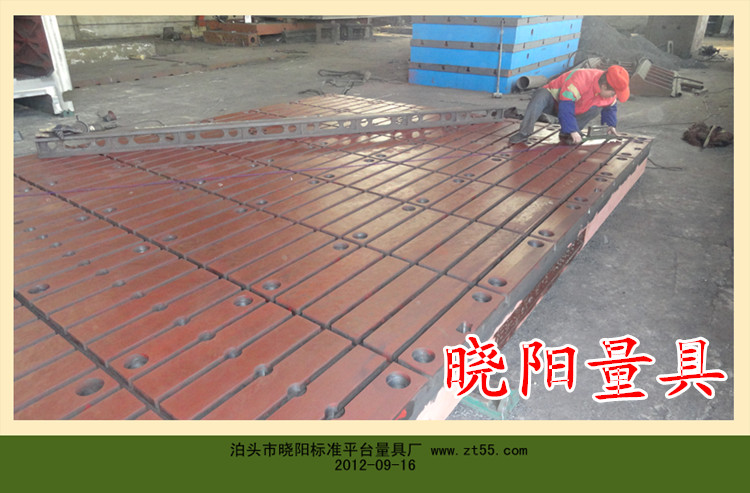

目前国内外大都采用水平仅或准直仪以节距法测量铸铁平台直线度与铸铁平台平面度。所谓节距法是使用桥板对被测铸铁平台工作面进行分段,由仪器读取各段前后两点测量线相对于标准直钱的倾斜角或高度差值,通过数据处理得到直线度、平面度误差值的一种间接测量方法。节距法又称角差法,其测量原理是把被测截线分成等距的若干挡,用水平仪或自准直仪,分别测出各挡相对于测量基准的倾斜角 按1〞= 0.005/1000化成弧度,乘以桥板跨距,就反映了桥板两支点之间相对于测量铸铁平台的高度差。 hi=( 0.005/1000)Clai(mm) 式中 C——仪器分度值,(〞); L——桥板跨距,mm Ai——仪器读数,格各挡高度差累积相加的和,就是各测点相对于测量基准的高度 Hi,即 Hi= hi 节距法在测量中体现存在一条假想的理想直线作为测量基准,提高了测量准确度。
铸铁平台局部误差的控制,为使用节距法以有限点检定结果真实反映整块铸铁平台平面度误差状况,对铸铁平台进行局部误差检定很有必要。对于刮制铸铁平台,接触黑点可以控制铸铁平台工作面的平整性。接触点的数量、形状及其分布均匀性对铸铁平台表面质量有直接的影响。

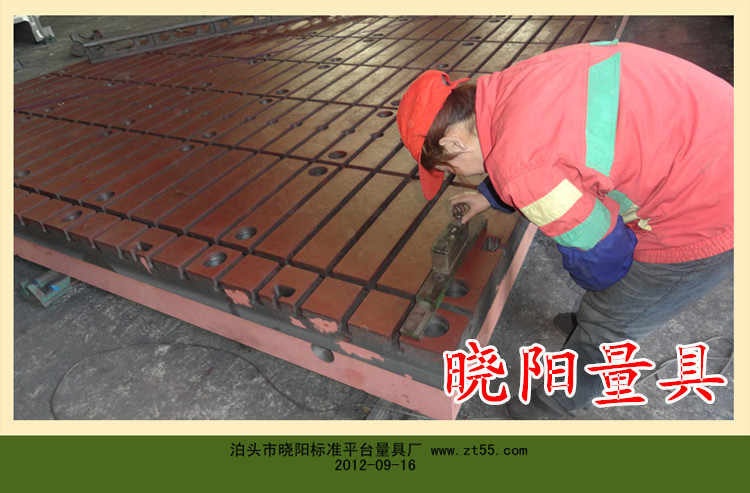

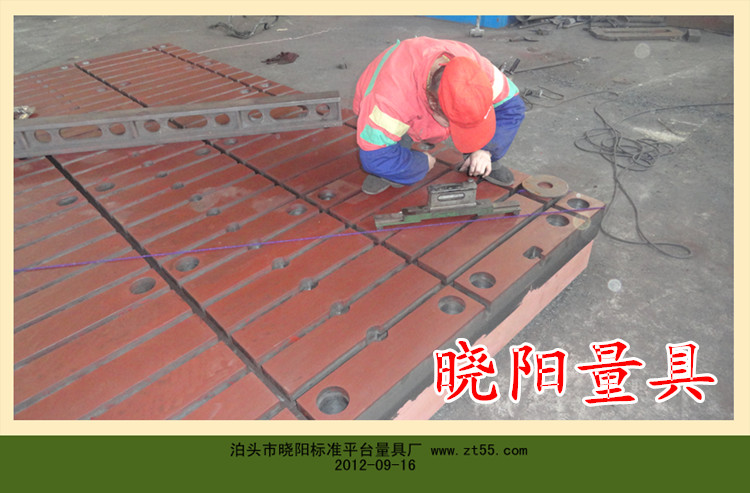

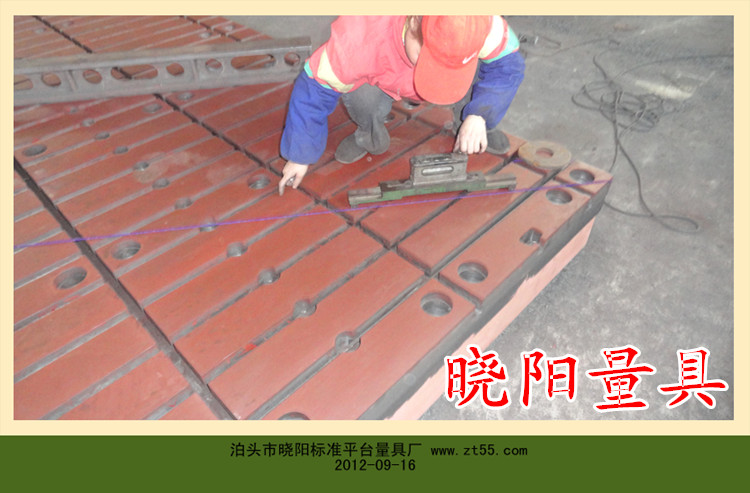

电子水平仪节距法测量铸铁平台平面度时,其测量不确定度的主要来源有:示值误差、数显量化误差、测量重复性、定位误差。影响定位误差的主要因素包括:铸铁平台的平面度或铸铁平尺的直线度、桥板移动与理论位置的偏差、铸铁平台或铸铁平尺被测工作面相对于水平面的偏离量、桥板本身在垂直于其长度方向存在的高度差。依据节距法的测量原理,每次移动桥板必须首尾衔接,并且从铸铁平台测量截面线一端沿直线移至另一端,在桥板移动过程中,水平仪与桥板不得有相对位移。事实上,测量过程中移动桥板本生首尾衔接偏差(在截面线测量方向上)和桥板长向中心线相对于测量截面直线的偏差(在垂直于截面线测量方向上)。这时,首尾衔接偏差会因铸铁平台的平面度或平尺的直线度而引起读数变化(不能准确反映规定位置的读数值),桥板长向中心线相对于测量截面直线的偏差会因铸铁平台或铸铁平尺被测工作面偏离水平状态而引起读数变化。水平仪在桥板上发生位移变化,同样会因为桥板与水平仪结合面的平面度和桥板本身在垂直于其长度方向的高度差,而本生上述误差,因此在测量过程中通常将水平仪固定在桥板上,可以抑制这项误差。
