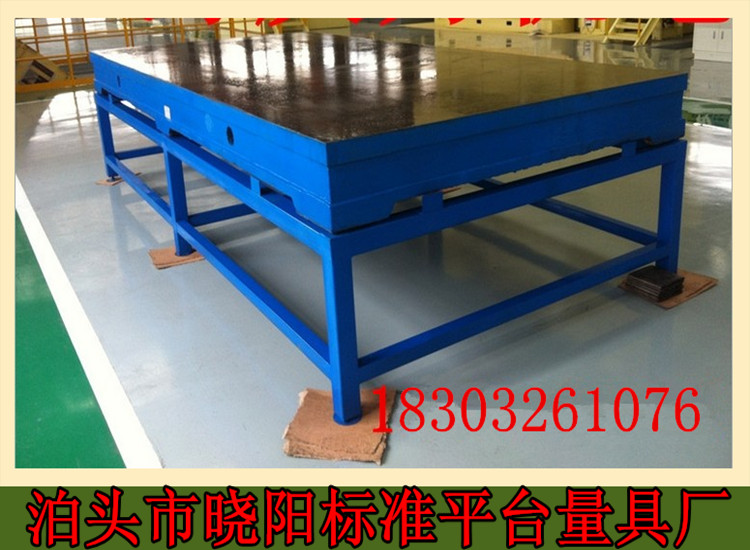

精密检验平台适用于各种检验工作,精度测量用的基准平面,主要用于机械工件检验测量中的基准面,检查零件的尺寸精度或行为偏差,并可作精密划线,在机械制造检验中是最不可缺少的平面基准量具。精密检验平台在机械制造中也是不可缺少的基本工具。在使用的时候,要由专业的人员把铸铁检验平台调整到合适的精度,负荷均匀分布于各支点上。
精密检验平台生产技术要求:
精密检验平台是用于工件检测或划线的平面基准量具,检验平台按GB/T22095-2008标准制造,产品制成筋板式和箱体式,工作面有长方形、正方形或圆形,材料HT200-300,QT400-600。精密检验平台工作面采用刮研工艺,工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。
1、精密
检验平板应采用优质细颗料的灰口铸铁或合金铸铁制造。
2、各种铸造表面应清除型砂、且表面平整,涂漆牢固,精密检验平台各棱边应修钝。
3、在精度等级低于“00”级的检验平板工作面上,对于直径小于15mm的砂孔允许用相同的材料堵塞,其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm。
4、检验平台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
5、检验平台应经过稳定性处理和去磁。
6、根据用户要求,在铸铁检验平板工作面上设置螺纹孔或沟槽后,这些部位不应出现高于检验平板工作面的凸起现象。
7、检验平台工作面应采用刮削工艺,对于“3”级检验平板工作面也可以采用刨削工艺。
8、检验平台工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。
9、检验平台工作面的硬度应为HB170-240。
10、检验平台规格一般为100*100-2000*4000,也可根据可以要求定做产品。
产品规格详见表格:

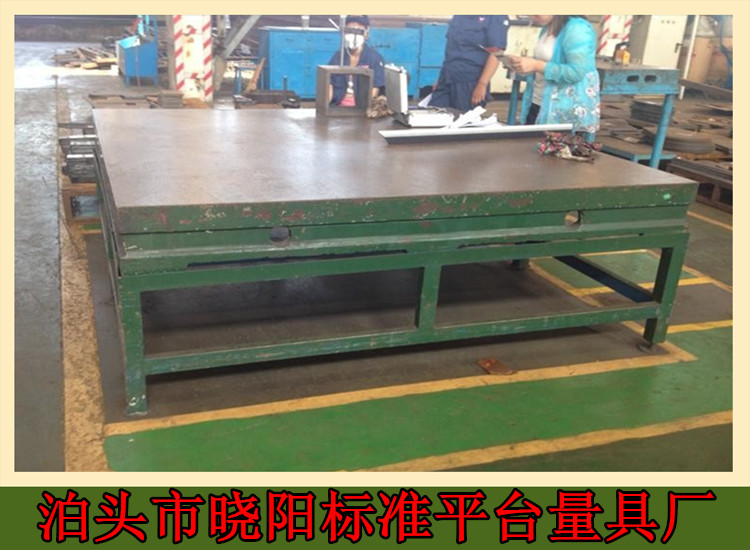

精密检验平台的使用与保养:精密检验平台安装时将
划线平板的各个支撑点用调整垫铁垫好、垫实,由专业技术人员调整至合格精度。将精密检验平台支承点垫好、垫平,保证每个支撑点受力均匀,保证整个精密检验平台平稳。为了防止精密检验平台整体变形,使用完毕后,要将工件从上面拿下来,避免工件长时间对检验平台重压造成变形。平台使用时要轻拿轻放工件,不要在上面挪动比较粗糙的工件,尽量的避免对平台面磕碰,划伤,放工件的时候要轻拿轻放。环境温度(20±5)℃,使用时应避免振动。
